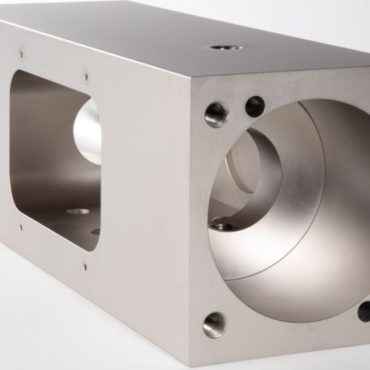

Prototypenfertigung im Maschinenbau planen – was ist wirklich wichtig?
In der Prototypenfertigung CNC zählt nicht nur Geschwindigkeit. Entscheidend ist vielmehr, dass ein Bauteil seine Funktion möglichst früh zuverlässig erfüllt und gleichzeitig so gefertigt wird, dass spätere Anpassungen, Tests oder eine Überführung in Kleinserie sinnvoll möglich bleiben. Genau darin unterscheidet sich ein gut umgesetzter Prototyp von einem rein „schnell gemachten“ Musterteil.
Gerade im Maschinenbau treffen in der frühen Projektphase oft mehrere Anforderungen gleichzeitig aufeinander: Konstruktionen werden noch angepasst, Toleranzen sind teilweise noch im Fluss, Werkstoffe müssen geprüft werden und Funktionsflächen haben häufig bereits hohe Relevanz. Umso wichtiger ist ein Fertigungsprozess, der flexibel bleibt und technische Risiken früh sichtbar macht.
Dieser Beitrag zeigt, worauf es bei der Prototypenfertigung im Maschinenbau in der Praxis ankommt – von der Datengrundlage über die Bearbeitungsstrategie bis zur Qualitätssicherung.
1. Ein Prototyp ist kein Serienbauteil im Kleinformat
Ein häufiger Denkfehler besteht darin, einen Prototypen genau so zu behandeln wie ein späteres Serienbauteil. In der Realität verfolgten Prototypen im Maschinenbau jedoch meist ein anderes Ziel: Sie sollen Funktionen absichern, Passungen überprüfen, Montageabläufe testen oder als belastbare Muster für die weitere Entwicklung dienen.
Das hat direkte Auswirkungen auf die Fertigungsstrategie. Nicht jede spätere Optimierung für Taktzeit, Vorrichtung oder Stückkosten ist in dieser Phase bereits sinnvoll. Wichtiger ist zunächst, dass das Bauteil technisch nachvollziehbar und reproduzierbar hergestellt wird und dass Rückschlüsse für die nächste Konstruktionsstufe möglich sind.
2. Gute CAD-Daten und klare Zeichnungen sparen in der Prototypenphase am meisten Zeit
Je früher die CNC Prototypenfertigung belastbare Unterlagen erhält, desto effizienter lässt sich ein Prototyp realisieren. Besonders wichtig sind dabei:
- ein sauberes 3D-Modell
- eine technische Zeichnung mit eindeutigem Bezugssystem
- klar markierte Funktionsmaße
- Angaben zu Werkstoff, Oberfläche und Kanten
- Informationen zu Montagebezug, Gegenbauteilen oder Einbausituation
Gerade in der Prototypenphase entstehen viele Rückfragen nicht wegen der eigentlichen Bearbeitung, sondern wegen unklarer Anforderungen. Fehlt zum Beispiel die Kennzeichnung funktionskritischer Merkmale, werden Toleranzen schnell zu pauschal oder an der falschen Stelle eng ausgelegt. Das erhöht Aufwand und Kosten, ohne den Erkenntnisgewinn zu verbessern.
3. Die richtige Toleranz ist wichtiger als die engste Toleranz
Bei Prototypen im Maschinenbau ist Präzision wichtig – aber nicht jedes Maß muss bereits so definiert sein wie in einer späteren Serienzeichnung. Entscheidend ist, welche Merkmale für Funktion, Montage, Dichtheit, Führung oder Position tatsächlich relevant sind.
Wer in einer frühen Phase alle Maße unnötig eng vorgibt, erschwert die Fertigung und verlängert Abstimmungen. Deutlich sinnvoller ist es, funktionskritische Merkmale klar zu priorisieren und weniger relevante Maße mit wirtschaftlich angemessenen Toleranzen zu versehen. So bleibt der Prototyp aussagekräftig, ohne unnötig komplex zu werden.
4. Das Fertigungsverfahren muss zur Geometrie passen
Im Maschinenbau sind Prototypen selten einfache Musterkörper. Häufig enthalten sie Passflächen, Bohrbilder, Taschen, Freiformen, Gewinde, schräge Ebenen oder mehrere Bearbeitungsseiten. Deshalb sollte früh geprüft werden, welche Bearbeitungsstrategie zur Geometrie passt.
3-Achs-Bearbeitung für klar strukturierte Bauteile
Prismatische Werkstücke mit gut zugänglichen Flächen lassen sich oft wirtschaftlich in 3 Achsen fertigen. Das ist besonders dann sinnvoll, wenn sich die Funktionsflächen mit wenigen planbaren Aufspannungen sicher bearbeiten lassen.
5-Achs-Bearbeitung für komplexe Geometrien
Komplexe Prototypen profitieren häufig von der 5-Achs-Bearbeitung. Wenn mehrere Seiten, schräge Flächen oder lagekritische Merkmale in Beziehung zueinander stehen, lässt sich die Bearbeitung in einer Aufspannung oft deutlich stabiler abbilden. Das reduziert Umspannfehler und macht die spätere Beurteilung des Bauteils verlässlicher.
Gerade in der Prototypenfertigung im Maschinenbau ist das ein großer Vorteil, weil Änderungen an Konstruktion und Bezugssystemen hier noch vergleichsweise häufig stattfinden.
5. Materialwahl und Bearbeitbarkeit früh mitdenken
Ein Prototyp soll in vielen Fällen möglichst nah am späteren Einsatzteil liegen. Trotzdem lohnt es sich, Materialwahl und Bearbeitbarkeit bewusst zu prüfen. Denn nicht jedes Entwicklungsziel verlangt sofort exakt denselben Werkstoff wie das Serienbauteil.
Wichtige Fragen sind zum Beispiel:
- Soll vor allem die Geometrie validiert werden?
- Steht die mechanische Belastung bereits im Vordergrund?
- Muss der Prototyp montiert, getestet oder nur angepasst werden?
- Sind Wärmebehandlung, Beschichtung oder Nacharbeit bereits erforderlich?
In manchen Fällen ist ein funktionsnaher, gut zerspanbarer Werkstoff für die erste Iteration sinnvoller als ein besonders anspruchsvolles Serienmaterial. In anderen Fällen ist genau das Originalmaterial nötig, um Verhalten und Belastbarkeit realistisch beurteilen zu können. Diese Abwägung sollte nicht erst nach der Fertigung, sondern vor dem ersten Span getroffen werden.
6. Prototypen im Maschinenbau brauchen oft mehr Abstimmung als Serienbauteile
In der Serie lebt ein stabiler Prozess von Wiederholung. Beim Prototypen steht dagegen häufig die technische Klärung im Vordergrund. Deshalb ist die Abstimmung zwischen Konstruktion und Fertigung besonders wichtig – vor allem bei:
- unklaren Bezugsmaßen
- kritischen Passungen
- dünnwandigen Bereichen
- tiefen Taschen oder langen Werkzeugauskragungen
- Kombinationen aus Fräsen, Drehen, Schleifen oder Drahterodieren
Gerade wenn ein Bauteil später mehrere Fertigungsschritte durchläuft, hilft eine frühe technische Rückkopplung dabei, vermeidbare Iterationen zu reduzieren. So werden nicht nur Fehler vermieden, sondern auch Erkenntnisse für die spätere Serienauslegung gewonnen.
7. Qualitätssicherung beginnt nicht erst am fertigen Teil
Ein Prototyp ist nur dann wirklich nützlich, wenn seine relevanten Merkmale nachvollziehbar geprüft werden. Das gilt umso mehr, wenn das Bauteil als Entscheidungsgrundlage für Konstruktion, Versuch, Freigabe oder Kundenvorstellung dient.
Wichtig ist deshalb eine Prüfstrategie, die zum Entwicklungsstand passt. Dazu gehören je nach Anforderung:
- Erstteilfreigabe
- Prüfung definierter Maßmerkmale
- Form- und Lagetoleranzen nach Zeichnung
- Messprotokolle für kritische Merkmale
- Dokumentation von Abweichungen und Erkenntnissen
Gerade bei Funktionsmustern ist die Messung nicht nur Kontrolle, sondern Teil des Entwicklungsprozesses. Sie zeigt, ob die Konstruktion bereits belastbar ist oder an welchen Stellen noch nachgeschärft werden sollte.
8. Oberflächen, Nachbearbeitung und Zusatzprozesse nicht vergessen
Viele Prototypen im Maschinenbau enden nicht mit dem eigentlichen Fräsvorgang. Je nach Anforderung können weitere Schritte wichtig werden, etwa Schleifen, Drahterodieren, Glasperlstrahlen, Kennzeichnung oder Montage. Werden diese Schritte zu spät berücksichtigt, fehlt am Ende genau die Eigenschaft, die für den Test eigentlich entscheidend gewesen wäre.
Deshalb sollte schon in der Anfrage klar sein, ob ein Bauteil:
- nur geometrisch korrekt sein muss
- eine definierte Oberfläche benötigt
- mit Gegenbauteilen montiert wird
- zusätzliche Feinbearbeitung braucht
- als funktionsfähiges Muster dokumentiert werden soll
9. Der beste Prototyp liefert Erkenntnisse für die Serie
Ein guter Prototyp ist nicht nur ein einzelnes Teil, sondern ein technischer Zwischenschritt mit Mehrwert. Er zeigt, welche Merkmale robust sind, wo Zeichnungen nachgeschärft werden müssen, welche Toleranzen realistisch sind und wie sich das Bauteil später wirtschaftlich fertigen lässt.
Besonders wertvoll wird die Prototypenfertigung CNC dann, wenn sie nicht isoliert gedacht wird, sondern bereits die spätere Überführung in Kleinserie oder Serie mitberücksichtigt. So lassen sich Bearbeitungsfolgen, Prüfmerkmale und mögliche Engstellen früh erkennen.
10. Worauf es in der Anfrage wirklich ankommt
Wer einen Prototyp im Maschinenbau anfragen möchte, sollte nicht nur eine Stückzahl angeben, sondern möglichst viele technische Informationen direkt mitliefern. Hilfreich sind insbesondere:
- 3D-Daten und Zeichnung
- gewünschter Werkstoff
- Stückzahl und Einsatztermin
- Funktionsbeschreibung oder Einbausituation
- kritische Maße und Prüfmerkmale
- Hinweise zu Oberfläche, Montage oder Nachbearbeitung
Je klarer diese Angaben sind, desto schneller lässt sich bewerten, welche Fertigungsstrategie für das Bauteil sinnvoll ist und wie sich technische Risiken bereits vor Produktionsstart minimieren lassen.
Fazit: Prototypenfertigung im Maschinenbau heißt, technische Klarheit früh zu schaffen
In der Prototypenfertigung im Maschinenbau geht es nicht nur darum, möglichst schnell ein Teil herzustellen. Entscheidend ist, dass Konstruktion, Fertigung und Prüfung so zusammenspielen, dass das Bauteil als verlässliche Entwicklungsstufe genutzt werden kann.
Wer CAD-Daten, Funktionsmaße, Materialwahl, Bearbeitungsstrategie und Prüfanforderungen früh sauber abstimmt, spart nicht nur Zeit in der ersten Fertigung. Er schafft auch die Grundlage dafür, dass aus einem ersten Prototyp später ein stabiles Serienbauteil werden kann.
