Welche Toleranzen beim CNC Fräsen sind möglich? Präzision realistisch bewerten.

Wer nach einer pauschalen Zahl sucht, wird beim Thema CNC Fräsen Toleranzen schnell enttäuscht. Denn die Frage „Welche Toleranzen sind möglich?“ lässt sich seriös nicht mit einem einzelnen Wert beantworten. Maßhaltigkeit entsteht immer aus dem Zusammenspiel von Maschine, Werkstoff, Bauteilgeometrie, Spannsituation, Werkzeug, Bearbeitungsstrategie und Messkonzept.

Gerade im Maschinenbau ist deshalb nicht die theoretisch kleinste Abweichung entscheidend, sondern die prozesssicher erreichbare Toleranz am konkreten Merkmal. Eine Bohrung, eine Passfläche, eine Planebene und eine Freiformkontur stellen sehr unterschiedliche Anforderungen. Hinzu kommt: Eine enge Toleranz ist nur dann sinnvoll, wenn sie für die Funktion des Bauteils tatsächlich erforderlich ist.

Dieser Beitrag zeigt, worauf es in der Praxis ankommt, welche Einflussfaktoren beim Fräsen relevant sind und wie Toleranzen so definiert werden, dass sie technisch sinnvoll und wirtschaftlich bleiben.

Warum es keine pauschale Frästoleranz gibt

Beim CNC-Fräsen wird häufig über „Genauigkeit“ gesprochen, obwohl eigentlich mehrere Dinge gemeint sind:

• Maßtoleranzen – zum Beispiel für Längen, Breiten, Durchmesser oder Nutbreiten
• Formtoleranzen – etwa Ebenheit, Rundheit oder Geradheit
• Lagetoleranzen – zum Beispiel Position, Parallelität, Rechtwinkligkeit oder Koaxialität
• Oberflächenanforderungen – etwa Rauheit, Funktionsflächen oder optische Qualität

Ein Bauteil kann also in einem Bereich sehr genau sein und in einem anderen bewusst mit großzügiger Toleranz gefertigt werden. Genau darin liegt die eigentliche Aufgabe einer wirtschaftlichen CNC-Fertigung: kritische Merkmale absichern, unkritische Merkmale nicht unnötig verengen.

Die Maschinenbasis entscheidet mit – aber nicht allein

Für die Bewertung möglicher Toleranzen CNC Fräsen ist zunächst wichtig, welche Maschinen überhaupt eingesetzt werden. Im Maschinenpark von MK Zerspantechnik sind mehrere 3-Achs-Bearbeitungszentren und mehrere 5-Achs-Maschinen aufgeführt. Dazu gehören unter anderem:

• 3-Achs-Zentren wie DMC 835 V, DMC 850 V, DMC 1150 V, Mikron VCE 600 Pro, Mikron HPM 600 HD, Mikron VCP 800, Mikron VCE 800 ProX und Mikron VCE 1600 Pro
• 5-Achs-Bearbeitungszentren wie mehrere DMU 75 monoBLOCK, dazu DMU 65 monoBLOCK, DMU 60 P und DMU 50

Allein diese Aufstellung zeigt bereits: CNC Fräsen Toleranzen müssen immer bauteil- und maschinenbezogen bewertet werden. Ein kleiner Präzisionskörper mit kurzer Maßkette verhält sich anders als ein großvolumiges Werkstück mit langen Spannwegen. Ebenso macht es einen Unterschied, ob ein Merkmal in 3 Achsen zugänglich ist oder ob mehrere Seiten in einer Aufspannung bearbeitet werden können.

3-Achs-Fräsen: sehr präzise – wenn Geometrie und Spannung passen

3-Achs-Fräsen ist im Maschinenbau häufig die wirtschaftlichste Lösung, wenn Bauteile klar strukturiert sind und sich die relevanten Flächen gut von oben oder in wenigen logisch planbaren Aufspannungen bearbeiten lassen. Für viele prismatische Werkstücke ist das ideal.

Entscheidend ist dabei, dass die Spannsituation stabil bleibt. Schon bei engen Funktionsmaßen wirken sich folgende Punkte direkt auf die erreichbare Maßhaltigkeit Fräsen aus:

• Auskraglänge des Werkzeugs
• Wandstärken und Steifigkeit des Bauteils
• Wärmeeintrag in Werkstück und Werkzeug
• Spannkonzept und Wiederholgenauigkeit beim Umspannen
• Schrupp-/Schlichtstrategie
• Werkstoffverhalten, zum Beispiel bei Aluminium, Stahl oder rostfreien Werkstoffen

Das bedeutet: Auch auf leistungsfähigen 3-Achs-Maschinen ist eine enge Toleranz nicht einfach „automatisch vorhanden“, sondern muss durch einen sauberen Prozess abgesichert werden.

5-Achs-Fräsen reduziert Toleranzketten

Besonders interessant wird es bei komplexen Werkstücken, wenn mehrere Seiten, schräge Ebenen, Freiformen oder lagekritische Merkmale in Beziehung zueinander stehen. Hier liegt ein wesentlicher Vorteil der 5-Achs-Bearbeitung darin, dass sich mehrere Bearbeitungsschritte in einer Aufspannung zusammenfassen lassen.

Dadurch werden zusätzliche Bezugseinrichtungen und Umspannfehler reduziert. Für lagekritische Geometrien ist das oft wichtiger als die reine Maschinenbezeichnung. Wo mehrere Flächen, Bohrungen oder Passsitze zueinander exakt liegen müssen, kann eine Bearbeitung in einer Aufspannung die Prozesssicherheit deutlich erhöhen.

Gerade bei anspruchsvollen Frästeilen im Maschinenbau ist deshalb häufig nicht die Frage „3-Achs oder 5-Achs?“ entscheidend, sondern: Wie lässt sich die Maßkette am stabilsten und reproduzierbarsten abbilden?

Welche Merkmale bestimmen in der Praxis die Toleranzfähigkeit?

Ob eine enge Toleranz realistisch ist, hängt nicht nur von der Maschine, sondern vor allem vom konkreten Merkmal ab.

1. Funktionsmaße

Dazu zählen zum Beispiel Passsitze, Bohrungsabstände, Aufnahmen, Führungsflächen oder Anlageflächen. Solche Merkmale werden in der Regel deutlich genauer betrachtet als Außenkonturen oder unkritische Freiflächen.

2. Form- und Lagetoleranzen

Parallelität, Ebenheit, Position oder Rechtwinkligkeit sind oft entscheidender als ein einzelnes Nennmaß. Gerade bei Montagebauteilen kann ein scheinbar korrektes Maß funktional wertlos sein, wenn die Bezugslage nicht stimmt.

3. Bauteilgröße

Je größer das Werkstück und je länger die Maßkette, desto stärker wirken Temperatur, Spannkräfte und Verlagerungen. Große Bauteile brauchen deshalb häufig eine andere Fertigungs- und Prüfstrategie als kompakte Präzisionsteile.

4. Werkstoff

Aluminium lässt sich anders bearbeiten als Werkzeugstahl oder rostfreier Stahl. Dünnwandige oder spannungsreiche Materialien reagieren sensibler auf Bearbeitungskräfte und Wärme. Das beeinflusst unmittelbar die Stabilität enger Toleranzen.

5. Nachfolgende Prozessschritte

Auch Oberflächenveredelung, Schleifen, Härten oder Montage können relevant sein. Deshalb sollten Toleranzen nie isoliert betrachtet werden, sondern immer im gesamten Fertigungsablauf.

Allgemeintoleranz oder Einzeltoleranz?

In der Praxis ist es sinnvoll, zwischen allgemeinen und funktionskritischen Anforderungen zu unterscheiden. Nicht jedes Maß braucht eine enge Einzelvorgabe. Häufig ist es wirtschaftlicher, allgemeine Toleranzen für unkritische Maße festzulegen und nur die wirklich relevanten Merkmale explizit enger zu definieren.

Das reduziert Aufwand in der Fertigung, vereinfacht die Prüfplanung und verhindert unnötige Kosten. Wer jede Kante und jede Freifläche ohne funktionalen Grund verengt, verteuert das Bauteil oft, ohne einen technischen Nutzen zu gewinnen.

Was bei engen Toleranzen zusätzlich geklärt werden sollte

Je höher die Genauigkeitsanforderung, desto wichtiger werden vollständige technische Unterlagen. Dazu gehören insbesondere:

• saubere Zeichnungen mit eindeutigem Bezugssystem
• klar definierte Funktionsmaße
• Angaben zu Form- und Lagetoleranzen
• Werkstoff und eventuell geforderter Materialzustand
• Hinweise zu Oberfläche, Kanten und Nachbearbeitung
• Prüfvorgaben oder gewünschte Messprotokolle

Unklare oder überladene Zeichnungen sind in der Praxis einer der häufigsten Gründe dafür, dass Toleranzen zwar „eng“ gefordert, aber funktional nicht sauber beschrieben werden.

Ohne Prüfstrategie ist keine Toleranz belastbar

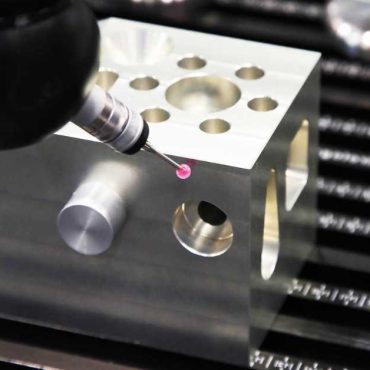

Eine Toleranz ist nur dann sinnvoll, wenn sie auch nachvollziehbar geprüft werden kann. Deshalb gehört zur technischen Bewertung immer auch die Frage: Wie wird das Merkmal gemessen?

Auf der Seite Qualitätssicherung beschreibt MK Zerspantechnik definierte Prüfpläne, Zwischenprüfungen, Endprüfung und auf Wunsch dokumentierte Messprotokolle. Gerade bei Form- und Lagetoleranzen Fräsen ist das wichtig, weil hier nicht nur ein Messschiebermaß zählt, sondern der Bezug zum gesamten Bauteil.

Je früher Fertigung und Prüfstrategie zusammen gedacht werden, desto zuverlässiger lassen sich enge Anforderungen absichern.

Wie Toleranzen wirtschaftlich spezifiziert werden

Für Konstruktion und Einkauf gilt deshalb eine einfache Regel: so genau wie nötig, nicht so genau wie theoretisch denkbar. Eine sinnvolle Toleranzdefinition orientiert sich an der Funktion des Bauteils und am späteren Einsatz.

Hilfreiche Fragen sind zum Beispiel:

• Welche Merkmale sind wirklich funktionskritisch?
• Welche Flächen dienen als Bezug?
• Welche Merkmale müssen montierbar, dichtend, führend oder austauschbar sein?
• Welche Maße dürfen bewusst großzügiger ausfallen?
• Ist das Bauteil für Prototyp, Einzelteil oder Serie gedacht?

Gerade bei Einzelteilen und Prototypen ist diese Abstimmung besonders wertvoll, weil Konstruktionsdaten und Fertigungsrealität dort oft erstmals aufeinandertreffen.

Fazit zur Frage welche Toleranzen beim CNC Fräsen möglich sind: Möglich ist vieles – entscheidend ist, was reproduzierbar erreichbar ist

Beim CNC-Fräsen gibt es keine seriöse Universalantwort auf die Frage nach „der“ möglichen Toleranz. Entscheidend ist vielmehr, welche Merkmale gefertigt werden, wie das Bauteil gespannt wird, welcher Werkstoff vorliegt, welche Maschine eingesetzt wird und wie die Prüfung erfolgt.

Mit einem Maschinenpark aus 3-Achs- und 5-Achs-Bearbeitungszentren sowie einer dokumentierten Qualitätssicherung lassen sich anspruchsvolle Präzisionsteile wirtschaftlich und reproduzierbar fertigen. Die richtige Frage lautet daher nicht nur: „Wie eng kann gefräst werden?“ – sondern vor allem: Welche Toleranz ist für das Bauteil funktional sinnvoll und prozesssicher realisierbar?
