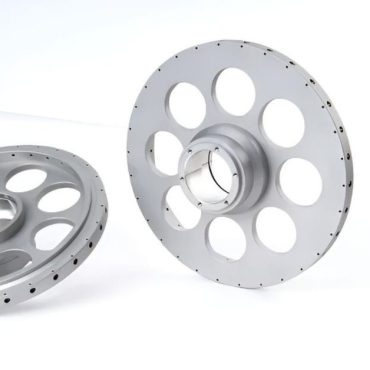

Frästeile fertigen lassen: Darauf kommt es bei Zeichnung, Material und Toleranzen an
Wer Frästeile fertigen lassen möchte, braucht mehr als nur eine grobe Bauteilidee. Damit aus einer Anfrage ein präzises und wirtschaftliches Fertigungsergebnis wird, müssen technische Anforderungen sauber definiert sein. Dazu gehören unter anderem die Zeichnung, der Werkstoff, die Toleranzen, die Stückzahl und gegebenenfalls zusätzliche Anforderungen an Oberfläche oder Nachbearbeitung.
Gerade in der CNC-Bearbeitung zeigt sich schnell, dass kleine Details große Auswirkungen haben können. Eine unklare Kante, eine fehlende Toleranzangabe oder ein nicht eindeutig benannter Werkstoff reichen oft aus, um Rückfragen auszulösen oder die Kalkulation unnötig zu erschweren.
In diesem Beitrag erfahren Sie, worauf es ankommt, wenn Sie Frästeile fertigen lassen, welche Unterschiede zwischen verschiedenen Werkstoffen bestehen und wie Sie Ihre Anfrage so vorbereiten, dass die Bearbeitung technisch sinnvoll und wirtschaftlich planbar wird.
Was sind CNC Frästeile überhaupt?
Frästeile sind Bauteile, die durch spanende Bearbeitung auf einer Fräsmaschine hergestellt werden. Dabei wird Material gezielt abgetragen, um Flächen, Konturen, Taschen, Bohrungen oder komplexe Geometrien zu erzeugen. Je nach Bauteil und Anforderung kommen dabei unterschiedliche Verfahren zum Einsatz, zum Beispiel 3-Achs Fräsen oder 5-Achs Fräsen.
Typische Frästeile finden sich in vielen industriellen Anwendungen, etwa im Maschinenbau, Sondermaschinenbau, in der Verpackungsindustrie oder in technischen Präzisionsanwendungen. Besonders relevant wird das Verfahren überall dort, wo Maßhaltigkeit, Wiederholgenauigkeit und definierte Oberflächen gefragt sind.
Welche Angaben für CNC Frästeile in der Anfrage unverzichtbar sind
Wer CNC Frästeile anfragen möchte, sollte die wichtigsten technischen Eckdaten vollständig mitliefern. Das erleichtert nicht nur die Kalkulation, sondern verbessert auch die spätere Fertigungssicherheit.
1. Zeichnung und 3D-Daten
Eine sauber aufgebaute Zeichnung ist die Grundlage jeder Frästeil-Anfrage. Entscheidend ist, dass Maße, Bearbeitungsmerkmale, Gewinde, Radien, Fasen, Bohrbilder und funktionsrelevante Flächen eindeutig definiert sind. Ergänzende 3D-Daten helfen zusätzlich, komplexe Geometrien schneller zu erfassen.
2. Werkstoff
Nicht jedes Material verhält sich in der Bearbeitung gleich. Deshalb sollte früh klar sein, ob es sich beispielsweise um Aluminium Frästeile, Stahl Frästeile oder Kunststoff Frästeile handelt. Der Werkstoff beeinflusst Bearbeitungszeit, Werkzeugwahl, Oberflächenbild und Kosten.
3. Toleranzen
Toleranzen sind einer der wichtigsten Punkte in der Anfrage. Sie bestimmen den Bearbeitungs- und Prüfaufwand unmittelbar. Deshalb sollten sie gezielt dort angegeben werden, wo sie funktional wirklich notwendig sind.
4. Stückzahl
Ein einzelnes Präzisionsteil wird anders bewertet als eine wiederkehrende Serie. Stückzahl, Wiederholbedarf und mögliche Folgeaufträge spielen eine wichtige Rolle für die Fertigungsstrategie.
5. Oberflächenanforderung
Je nach Anwendung kann eine bestimmte Oberfläche funktional oder optisch wichtig sein. Auch diese Anforderungen sollten möglichst früh genannt werden.
Materialwahl: Aluminium, Stahl oder Kunststoff?
Der Werkstoff hat großen Einfluss darauf, wie ein Bauteil gefertigt wird. Deshalb lohnt sich ein genauer Blick auf die drei im Alltag besonders häufigen Gruppen.
| Werkstoff | Typische Vorteile | Wichtige Hinweise bei der Bearbeitung |
|---|---|---|
| Aluminium | Geringes Gewicht, gute Bearbeitbarkeit, wirtschaftlich bei vielen Anwendungen | Gut geeignet für viele präzise Frästeile |
| Stahl | Hohe Festigkeit, robust, vielseitig einsetzbar | Je nach Sorte höherer Bearbeitungsaufwand |
| Kunststoff | Leicht, korrosionsbeständig, je nach Anwendung technisch sinnvoll | Wärmeverhalten und Materialeigenschaften beachten |
Wer Frästeile anfragt, sollte daher nicht nur „Metall“ oder „Kunststoff“ angeben, sondern möglichst den konkreten Werkstoff oder zumindest die Materialgruppe eindeutig benennen.
3-Achs Fräsen oder 5-Achs Fräsen – was ist für Frästeile sinnvoll?
Nicht jedes Frästeil erfordert denselben Bearbeitungsweg. Einfache oder mittelkomplexe Geometrien lassen sich oft sehr gut im 3-Achs Fräsen wirtschaftlich herstellen. Bei komplexeren Bauteilen mit mehreren Bearbeitungsrichtungen, schrägen Flächen oder schwer zugänglichen Bereichen kann 5-Achs Fräsen Vorteile bringen.
Entscheidend sind dabei unter anderem:
- Geometrie des Bauteils
- Anzahl notwendiger Aufspannungen
- geforderte Genauigkeit
- Funktionsflächen und Bezugslagen
- wirtschaftliche Umsetzbarkeit
Gerade bei anspruchsvolleren CNC Frästeilen sollte die Wahl des Verfahrens deshalb immer am konkreten Bauteil und nicht nur am Begriff festgemacht werden.
Toleranzen bei Frästeilen: Präzision ja, aber mit Augenmaß
Viele Anfragen enthalten entweder zu wenige oder zu enge Toleranzangaben. Beides ist problematisch. Fehlen Toleranzen, ist die Funktion des Bauteils oft nicht sicher bewertbar. Werden dagegen pauschal sehr enge Toleranzen angesetzt, steigt der Fertigungsaufwand unnötig.
Sinnvoll ist ein funktionaler Ansatz: Maß- und Formtoleranzen sollten dort definiert werden, wo sie für Passung, Montage, Dichtheit oder Funktion wirklich relevant sind. So bleibt das Bauteil technisch sauber spezifiziert und gleichzeitig wirtschaftlich fertigbar.
Welche Fehler bei Anfragen zu Frästeilen besonders häufig vorkommen
In der Praxis treten bei Frästeil-Anfragen immer wieder dieselben Probleme auf. Dazu gehören zum Beispiel:
- unvollständige oder missverständliche Zeichnungen
- unklare Werkstoffbezeichnung
- keine Angabe zur Losgröße
- zu enge Toleranzen ohne funktionale Notwendigkeit
- fehlende Angaben zur Oberfläche
- komplexe Geometrie ohne 3D-Modell
- keine Information, ob es sich um ein Einzelteil oder eine spätere Serie handelt
Solche Punkte wirken auf den ersten Blick klein, können aber die Bearbeitung und Angebotsphase erheblich verlangsamen.
Frästeile wirtschaftlich fertigen lassen: Darauf kommt es wirklich an
Nicht nur Präzision entscheidet, sondern auch Wirtschaftlichkeit. Gute Frästeile entstehen dann, wenn technische Anforderungen klar definiert und gleichzeitig realistisch geplant sind. Wirtschaftlich wird die Fertigung besonders dann, wenn das passende Verfahren gewählt wird, Toleranzen funktional statt pauschal eng definiert sind, der Werkstoff richtig spezifiziert ist, Stückzahlen früh bekannt sind und Zeichnung sowie 3D-Daten eindeutig vorliegen.
Genau hier zeigt sich der Unterschied zwischen einer allgemeinen Anfrage und einer professionell vorbereiteten Fertigungsanfrage.
Für welche Branchen sind präzise Frästeile besonders relevant?
Frästeile spielen in vielen Branchen eine wichtige Rolle. Besonders häufig werden sie dort benötigt, wo technische Präzision, Wiederholbarkeit und maßgenaue Fertigung gefragt sind. Dazu zählen unter anderem:
Je nach Branche unterscheiden sich dabei Anforderungen an Material, Toleranz, Dokumentation und Wiederholgenauigkeit.
Fazit zum Thema Frästeile fertigen lassen: Gute Frästeile beginnen mit klaren technischen Angaben
Wer Frästeile fertigen lassen möchte, sollte früh auf Klarheit setzen. Zeichnung, Werkstoff, Toleranzen, Stückzahl und Oberflächenanforderungen sind die Basis für eine wirtschaftliche und präzise Fertigung. Je sauberer die Anfrage vorbereitet ist, desto einfacher lässt sich beurteilen, welches Fräsverfahren sinnvoll ist und wie das Bauteil zuverlässig umgesetzt werden kann.
Für Unternehmen, die CNC Frästeile im Maschinenbau oder in anderen technischen Bereichen vergeben möchten, ist das der beste Weg zu einer zügigen, planbaren und fachlich sauberen Umsetzung.
FAQ zu Frästeilen
Welche Informationen braucht ein Fertiger für Frästeile?
Wichtig sind eine technische Zeichnung, möglichst auch 3D-Daten, der Werkstoff, die Stückzahl, funktionsrelevante Toleranzen und eventuelle Anforderungen an Oberfläche oder Nachbearbeitung.
Sind Aluminium Frästeile einfacher zu fertigen als Stahl Frästeile?
Oft ja, weil Aluminium in vielen Fällen gut bearbeitbar ist. Trotzdem hängt die tatsächliche Bearbeitung immer vom konkreten Werkstoff und der Bauteilgeometrie ab.
Wann ist 5-Achs Fräsen für Frästeile sinnvoll?
Vor allem bei komplexen Bauteilen mit mehreren Bearbeitungsseiten, schrägen Flächen oder schwer zugänglichen Bereichen kann 5-Achs Fräsen Vorteile bringen.
Warum sind Toleranzen bei Frästeilen so wichtig?
Weil sie direkt bestimmen, wie präzise gefertigt und geprüft werden muss. Zu enge oder unklare Toleranzen erhöhen Aufwand und Abstimmungsbedarf unnötig.
